문 손잡이는 손잡이 · 사각봉 · 문 안의 몸통 세 부분이 물려서 돌아갑니다. 헛돈다는 건 이 셋 중 어딘가에서 물림이 빠졌다는 뜻입니다.
손잡이를 돌리면 사각봉이 돌고, 몸통이 래치를 당깁니다
손잡이를 내렸는데 스르륵 돌기만 하고 문이 안 열립니다. 어제까지 멀쩡하던 게 갑자기 그렇습니다.
이때 손잡이를 통째로 사러 가시는 분이 많은데, 풀린 자리만 조이면 되는 경우도 있습니다. 어디가 빠졌는지부터 보는 이유가 그것입니다.
손잡이는 어떻게 문을 여나요
손잡이를 돌리면 사각봉이 돌고, 사각봉이 래치를 당깁니다.
문 옆면을 보면 비스듬한 쇠혀가 나와 있습니다. 이걸 래치라고 합니다. 이 혀가 문틀 홈에 걸려서 문이 닫혀 있는 것입니다.
손잡이 안쪽에는 사각봉이 문을 관통해 반대편 손잡이까지 이어져 있습니다. 손잡이를 내리면 사각봉이 같이 돌고, 문 안의 몸통이 그 회전을 받아 래치를 안으로 당깁니다.
그래서 손잡이 하나를 돌려도 양쪽이 같이 움직입니다. 하나로 이어진 봉이기 때문입니다.

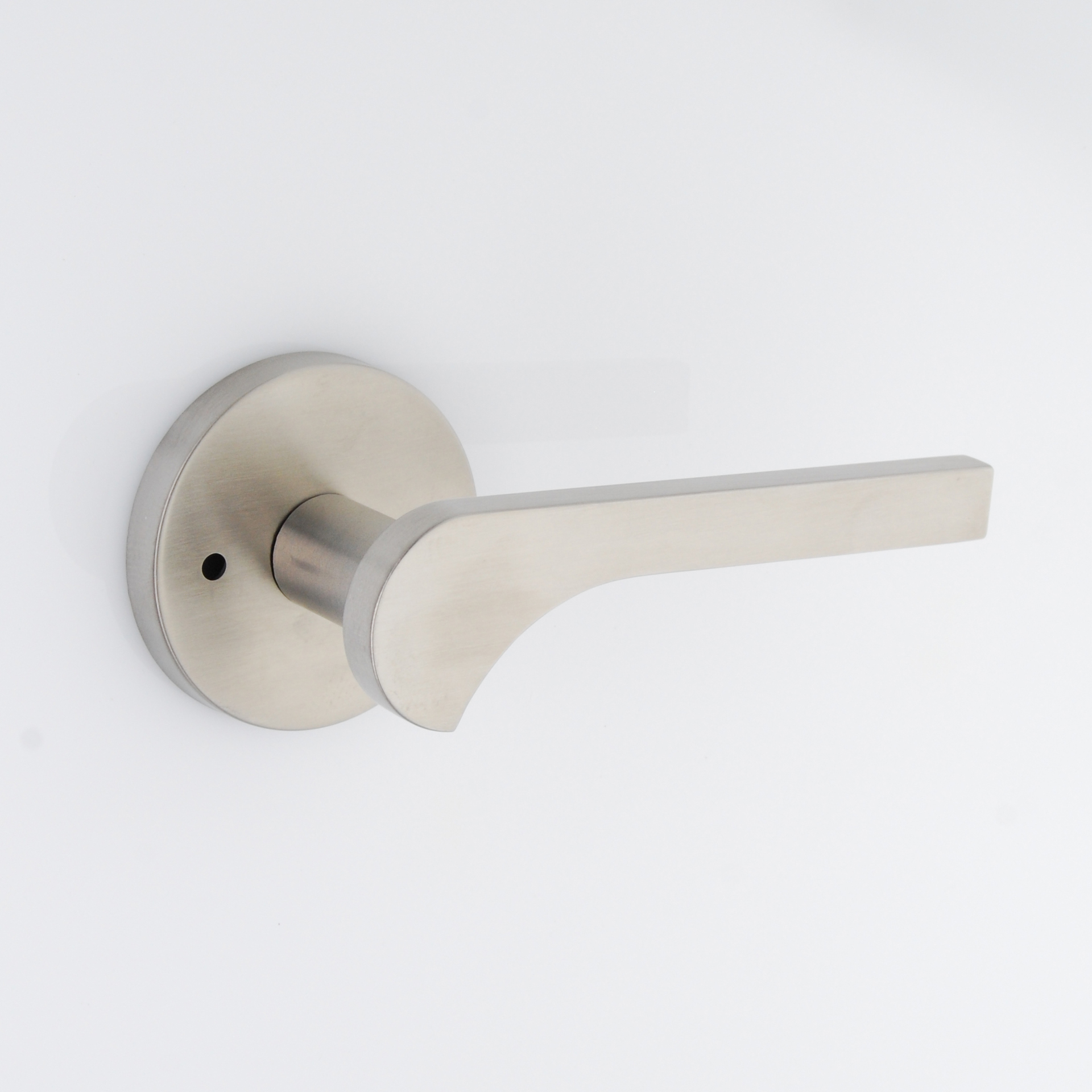

레버형 손잡이는 이렇게 생겼습니다. 밑동 안쪽으로 사각봉이 들어갑니다.
사진: 성동산업 튜블러레버 제품 이미지 (제조사 홈페이지)
이 연결 중 어디 한 곳이라도 끊기면 헛돕니다. 손은 돌아가는데 래치는 그대로 있는 상태입니다.
헛도는 자리는 어디인가요
세 군데입니다. 손잡이와 사각봉 사이, 사각봉과 몸통 사이, 몸통 안쪽.
첫째, 손잡이와 사각봉이 헐거워진 경우. 손잡이 밑동 옆에는 작은 고정나사가 있습니다. 이 나사가 사각봉을 눌러 잡아 주는데, 풀리면 손잡이만 헛돕니다.
둘째, 사각봉이 몸통에서 빠진 경우. 사각봉은 몸통 구멍에 꽂혀 있을 뿐 나사로 고정되어 있지 않습니다. 문을 여닫으면서 조금씩 밀려 나오면 물림이 얕아집니다.
셋째, 몸통 안이 망가진 경우. 사각봉의 회전을 래치로 바꿔 주는 부품이 안에 있습니다. 이게 부러지거나 스프링이 늘어나면 사각봉은 도는데 래치가 안 움직입니다.
앞의 둘은 조이거나 다시 꽂으면 되고, 셋째는 몸통을 바꿔야 합니다.

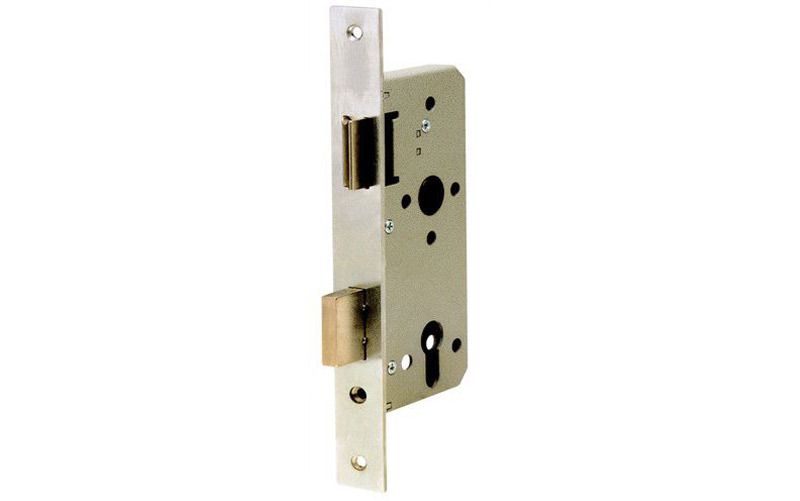

문 안에 들어가는 몸통입니다. 사각봉의 회전을 받아 래치를 당기는 부품이 이 안에 있습니다.
사진: 성동산업 Mortise Lock 제품 이미지 (제조사 홈페이지)
어디가 헛도는지 어떻게 확인하나요
문을 열어 둔 채로, 반대쪽 손잡이와 래치를 같이 봅니다.
순서는 이렇습니다.
문을 활짝 열어 둡니다. 닫힌 채로 확인하다가 완전히 헛돌면 못 나옵니다
한쪽 손잡이를 돌리면서 반대쪽 손잡이가 같이 도는지 봅니다
문 옆면의 래치가 안으로 들어가는지 봅니다
손잡이 밑동 옆에 고정나사가 있는지 찾아봅니다

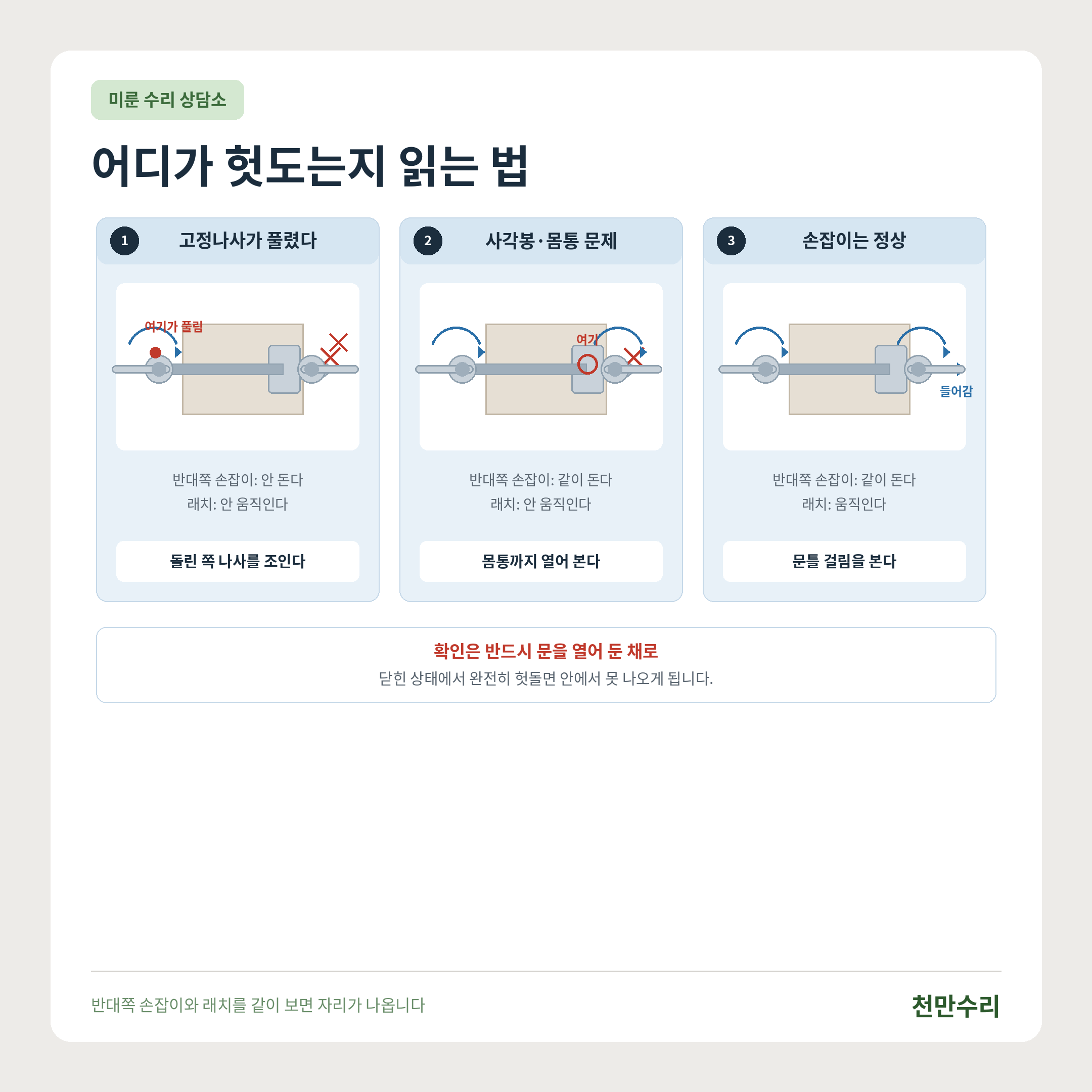

반대쪽 손잡이와 래치를 같이 보면 자리가 나옵니다
읽는 법이 나뉩니다.
|
반대쪽 손잡이 |
래치 |
어디가 문제인가 |
|
안 돈다 |
안 움직임 |
돌린 쪽 고정나사가 풀렸다 |
|
같이 돈다 |
안 움직임 |
몸통 안이 망가졌거나 사각봉 물림이 빠졌다 |
|
같이 돈다 |
움직임 |
손잡이는 정상. 문틀 걸림을 본다 |
세 번째 줄은 손잡이 문제가 아닙니다. 래치는 잘 들어가는데 문이 안 열리면 문틀 쪽 홈이 어긋난 것이라 보는 자리가 달라집니다.
고정나사가 풀렸으면 어떻게 하나요
육각렌치나 작은 드라이버로 조이면 됩니다.
고정나사는 손잡이 밑동 옆이나 아래에 있습니다. 작은 육각 구멍이거나 십자 홈입니다. 손잡이 모양에 따라 덮개로 가려져 있기도 합니다.
조일 때 요령이 하나 있습니다. 손잡이를 제자리(수평)에 맞춰 놓고 조입니다. 기울어진 채로 조이면 그 각도로 굳어서 나중에 손잡이가 처진 것처럼 보입니다.
손잡이와 몸통이 한 세트로 나옵니다. 부품을 살 때 사각봉 규격이 맞아야 합니다.
사진: 성동산업 모티스레버 제품 이미지 (제조사 홈페이지)
풀렸다 조였다를 반복한 자리는 나사가 헐거워져 다시 풀립니다. 그럴 때는 나사를 살짝 굵은 것으로 바꾸거나, 나사 고정용 액체를 한 방울 쓰는 방법이 있습니다.
사각봉이 밀려 나온 경우는 손잡이를 빼서 봉을 가운데로 다시 맞춘 뒤 조립합니다. 봉 끝이 닳아 뭉툭해졌으면 봉만 따로 바꿀 수 있습니다.
사각봉은 규격이 있습니다. 굵기와 길이가 맞아야 하는데, 길이는 문 두께에 따라 다릅니다. 방문과 현관문은 두께가 다르니 남는 봉을 가져다 쓰면 물림이 얕아질 수 있습니다.
조인 뒤에는 문을 닫지 말고 그 자리에서 몇 번 돌려 봅니다. 래치가 매번 같은 깊이로 들어갔다 나오면 물린 것입니다.
우리 집 손잡이는 어떤 종류인가요
문 옆면의 판이 작으면 튜블러, 길쭉하면 모티스입니다.
문을 열고 옆면을 보면 래치가 나와 있는 자리에 금속판이 붙어 있습니다. 이 판의 크기로 종류가 갈립니다.
튜블러형은 원통 몸통이 문에 가로로 꽂혀 있는 방식입니다. 판이 작고 래치 하나만 나와 있습니다. 방문에 많이 쓰입니다.
방문에 많이 쓰이는 튜블러형입니다. 원통 몸통이 문에 가로로 꽂히는 방식입니다.
사진: 성동산업 튜블러레버 제품 이미지 (제조사 홈페이지)
모티스형은 문 안에 상자 모양 몸통이 들어가 있습니다. 판이 길쭉하고, 래치 말고 잠금용 걸쇠가 하나 더 나와 있는 경우가 많습니다.
[제품 이미지 5 자리 — 못 찾음]
판이 작으면 튜블러, 길쭉하면 모티스입니다
이걸 알아 두면 부품을 살 때 헷갈리지 않습니다. 두 종류는 문에 뚫린 구멍 모양 자체가 달라서 서로 바꿔 끼울 수 없습니다.
헛도는 원인도 조금 다릅니다. 튜블러형은 몸통이 작아 고정나사와 사각봉 물림에서 문제가 나기 쉽습니다.
모티스형은 안에 든 상자에 부품이 여러 개라 상자 안쪽이 원인인 경우가 있습니다. 이건 문에서 상자를 빼내야 확인이 됩니다.
같은 증상이라도 종류를 먼저 보고 시작하는 이유가 여기 있습니다.
어긋나기 쉬운 자리
손잡이가 헛돌기 전에 먼저 흔들리는 단계가 있습니다.
돌릴 때 덜그럭거리거나 손잡이가 좌우로 흔들리면 고정나사가 풀리기 시작한 것입니다. 이 상태로 계속 쓰면 나사가 더 풀리고, 사각봉과 몸통 구멍도 같이 닳습니다.
흔들릴 때 조이면 나사 하나로 끝나지만, 물림 자리가 닳은 뒤에는 부품을 바꿔야 합니다. 덜그럭거릴 때가 조일 때입니다.
그리고 확인은 반드시 문을 열어 둔 채로 합니다. 닫힌 상태에서 완전히 헛돌면 안에서 못 나오게 됩니다.
어디까지 직접 하실 수 있나
조이는 것까지는 직접, 몸통을 여는 것부터는 판단이 필요합니다.
직접 하실 수 있는 것은 이렇습니다. 문을 열어 두고 어느 쪽이 헛도는지 확인하는 것, 고정나사를 찾아 조이는 것, 손잡이를 빼서 사각봉을 다시 맞추는 것. 육각렌치와 드라이버면 됩니다.
저희 같은 사람이 볼 일은 이렇습니다. 몸통 안이 망가져 래치가 안 움직이는 경우, 문 안에 든 모티스 상자를 꺼내야 하는 경우, 문틀 홈까지 어긋난 경우입니다.
특히 현관 디지털 도어락은 다릅니다. 안쪽 손잡이가 헛돌면 밖에서 번호를 눌러도 못 여는 상황이 생길 수 있어서, 문을 열어 둔 채로 확인하고 제조사 서비스로 가는 편이 낫습니다.
한 가지는 미리 말씀드립니다. 손잡이를 빼기 전에 문이 닫히지 않게 고정해 두세요.
부품을 뺀 상태에서 문이 닫히면 래치가 걸린 채로 열 방법이 없어집니다. 문 아래에 무언가를 괴어 두면 됩니다.
자주 묻는 질문
Q. 고정나사가 안 보이는데 어떻게 하나요
A. 손잡이 밑동을 돌려 보면 덮개가 풀리는 형태가 있습니다. 덮개 옆에 작은 구멍이 있으면 그 안에 걸쇠가 있어서, 얇은 것으로 눌러야 빠지는 방식입니다. 손잡이 모양에 따라 방식이 달라서 무리하게 비틀지 않는 편이 낫습니다.
Q. 한쪽만 헛돌면 그쪽만 바꿔도 되나요
A. 고정나사가 풀린 것이면 조이면 됩니다. 다만 손잡이 자체를 바꿔야 한다면 대개 세트로 나오니 양쪽을 같이 보시는 편이 낫습니다. 사각봉 규격이 맞아야 합니다.
Q. 문이 닫힌 채로 헛돌아서 못 나가고 있어요
A. 래치가 걸려 있는 상태입니다. 문과 문틀 사이 틈에 얇고 단단한 것을 넣어 비스듬한 래치를 밀어 넣으면 열리는 경우가 있습니다. 안 되면 무리하지 마시고 밖에 있는 사람에게 도움을 요청하세요.
Q. 손잡이만 새로 사면 되나요, 몸통까지 사야 하나요
A. 헛도는 자리에 따라 다릅니다. 고정나사 쪽이면 손잡이만, 래치가 안 움직이면 몸통까지 봅니다. 살 때는 문 옆면 판의 크기와 문 두께를 먼저 재 두시면 맞는 것을 고르기 쉽습니다.
손잡이가 헛돈다고 전부 갈아야 하는 건 아닙니다. 어디가 풀렸는지만 알면 나사 하나로 끝나는 경우도 있습니다.
돌려 봐도 어느 쪽인지 모르겠으면 문 옆면과 손잡이 밑동을 찍어서 보내 주세요. 어느 자리 문제인지 알려 드리겠습니다.
