간헐적인 차단기 트립 진단은 재현 여부·회로 상태·습기·사용 기기와 당시 상황을 나눠 기록해 원인 범위를 좁히는 과정입니다. 주방 차단기가 내려갔다는 연락을 받고 갔지만, 도착했을 때는 정상 작동 중이었습니다. 전기 용량도 충분했고 눈에 띄는 이상도 없었습니다. 다만 싱크대 하부가 습했고, 그 안에 열이 나는 기기 두 대가 있었습니다. 원인은 확정하지 못했고, 확정하지 못했다고 그대로 말씀드렸습니다.
주방 쪽 차단기가 떨어졌다는 연락을 받고 방문한 현장입니다. 현장에서는 이런 경우가 종종 있습니다. 문제가 났다고 해서 갔는데, 도착하니 아무 일도 없는 것처럼 잘 돌아가고 있는 상황입니다. 오늘 글은 시원하게 원인을 찾아 해결한 이야기가 아닙니다. 원인을 확정하지 못한 채 돌아온 날의 기록입니다.
경기 용인 죽전의 현장 기록입니다.

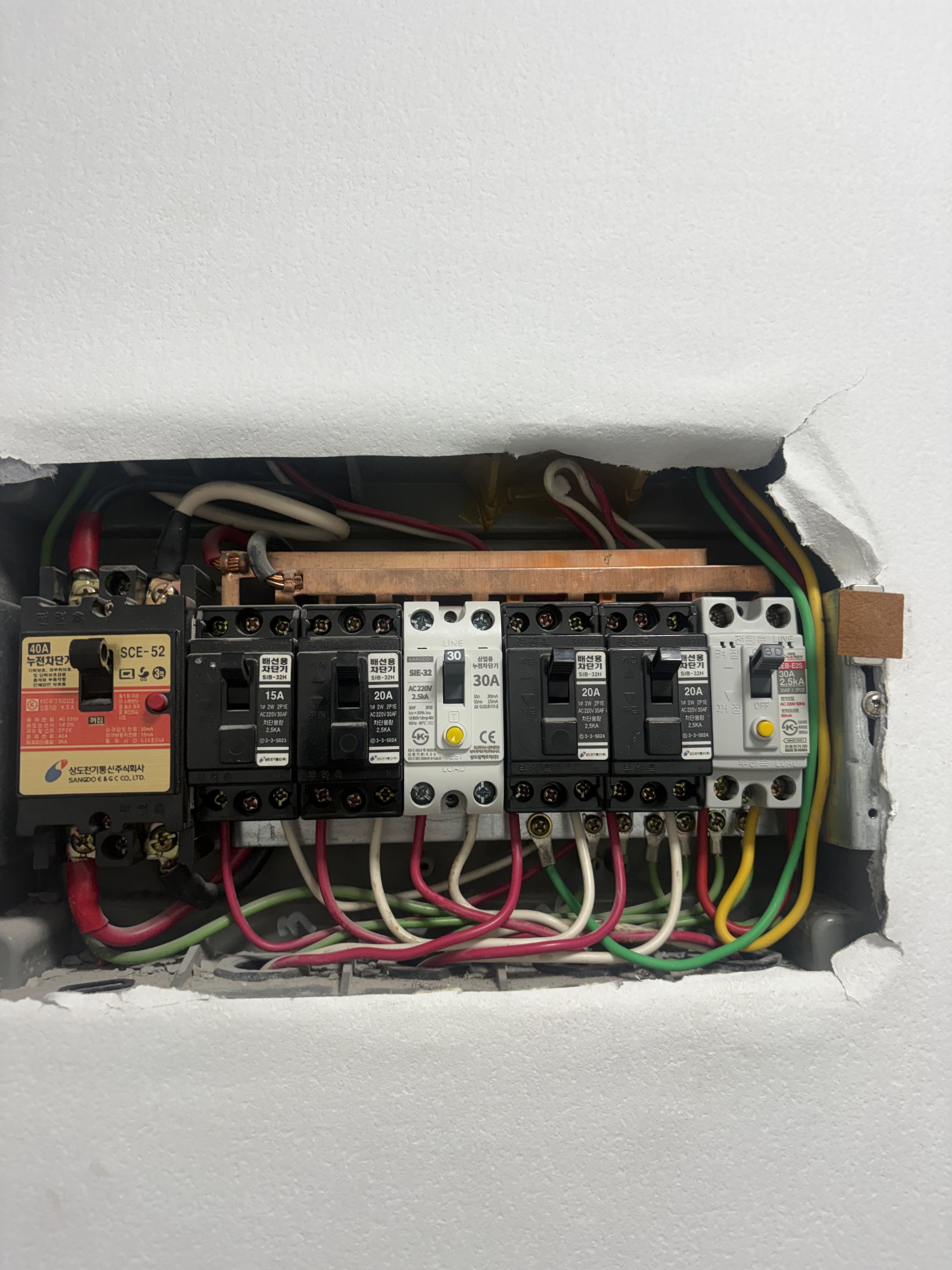

주방 회로를 확인한 분전반 전체 모습입니다.
분전반과 차단기 트립은 무엇을 뜻하나요?
집집마다 있는 그 차단기 함을 분전반이라고 부릅니다.
흔히 "두꺼비집"이라고 하는 그것입니다. 그리고 차단기가 "내려갔다"는 표현은 현장에서는 트립(trip)이라고 합니다. 차단기가 고장 난 게 아니라, 위험을 감지하고 스스로 회로를 끊은 상태라는 뜻입니다. 분전반 안에는 성격이 다른 차단기가 섞여 있습니다.
배선용 차단기는 전기를 너무 많이 쓰거나(과부하) 선이 서로 붙었을 때(단락) 끊습니다. 사진의 검은색 차단기들이 여기 해당합니다. 누전차단기는 전류가 정해진 길을 벗어나 흐르는 누설을 감지하는 기능이 있습니다. 이 현장 제품에는 노란색 테스트 버튼과 정격감도 30mA 표시가 있었습니다.
어느 차단기가 내려갔는지는 원인 범위를 좁히는 단서입니다. 배선용 차단기는 과전류나 단락 쪽을, 누전 보호 기능이 있는 차단기는 누설 전류 쪽을 확인하게 하지만, 차단기 종류만으로 원인을 확정하지는 않습니다.
배선용 차단기와 누전 보호 기능의 차이를 설명합니다.
어느 차단기가 내려갔는지는 무엇을 알려 주나요?
차단기 종류는 원인 범위를 좁히는 단서지만, 그 종류만으로 원인을 확정하지는 않습니다.
현장 차단기의 종류와 표시를 가까이서 확인한 사진입니다.
주방 회로에서 먼저 확인한 것은 무엇인가요?
전기 용량 — 회로 구성과 사용량을 확인했고, 용량이 부족해서 생긴 문제로 보기는 어려웠습니다.
차단기 상태 — 6년 전 리모델링한 집이었습니다. 국내에 확정된 법정 교체 주기가 있는 것은 아니고, 현장에서 수명 문제를 확정할 만한 이상은 확인되지 않았습니다. 다만 재발 가능성을 줄이기 위해 해당 차단기는 새것으로 교체했습니다.

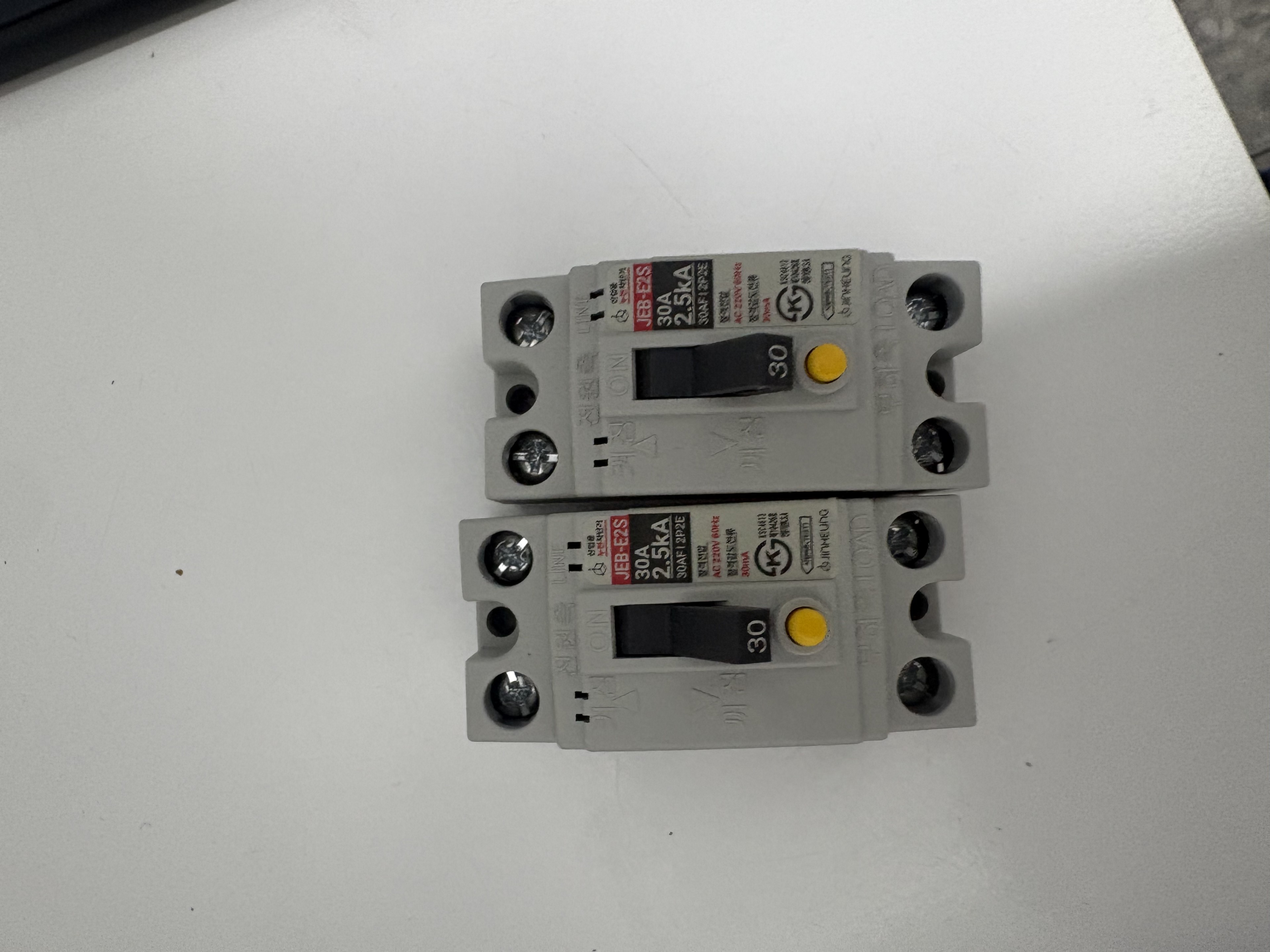

교체에 사용한 차단기 두 개입니다.
싱크대 하부 배관은 어떻게 확인했나요?
물 샘 여부 — 주방 쪽이라 가장 먼저 물을 의심했습니다.
싱크대 하부장의 걸레받이를 떼어내고 안쪽 배관을 확인했습니다. 새는 곳은 없었습니다.
싱크대 하부 걸레받이 안쪽 배관을 확인한 현장입니다.
싱크대 하부 습기는 어디에서 확인했나요?
걸레받이를 떼어 안쪽 배관을 확인했고 물이 새는 곳은 없었지만 공간 자체는 눅눅했습니다.

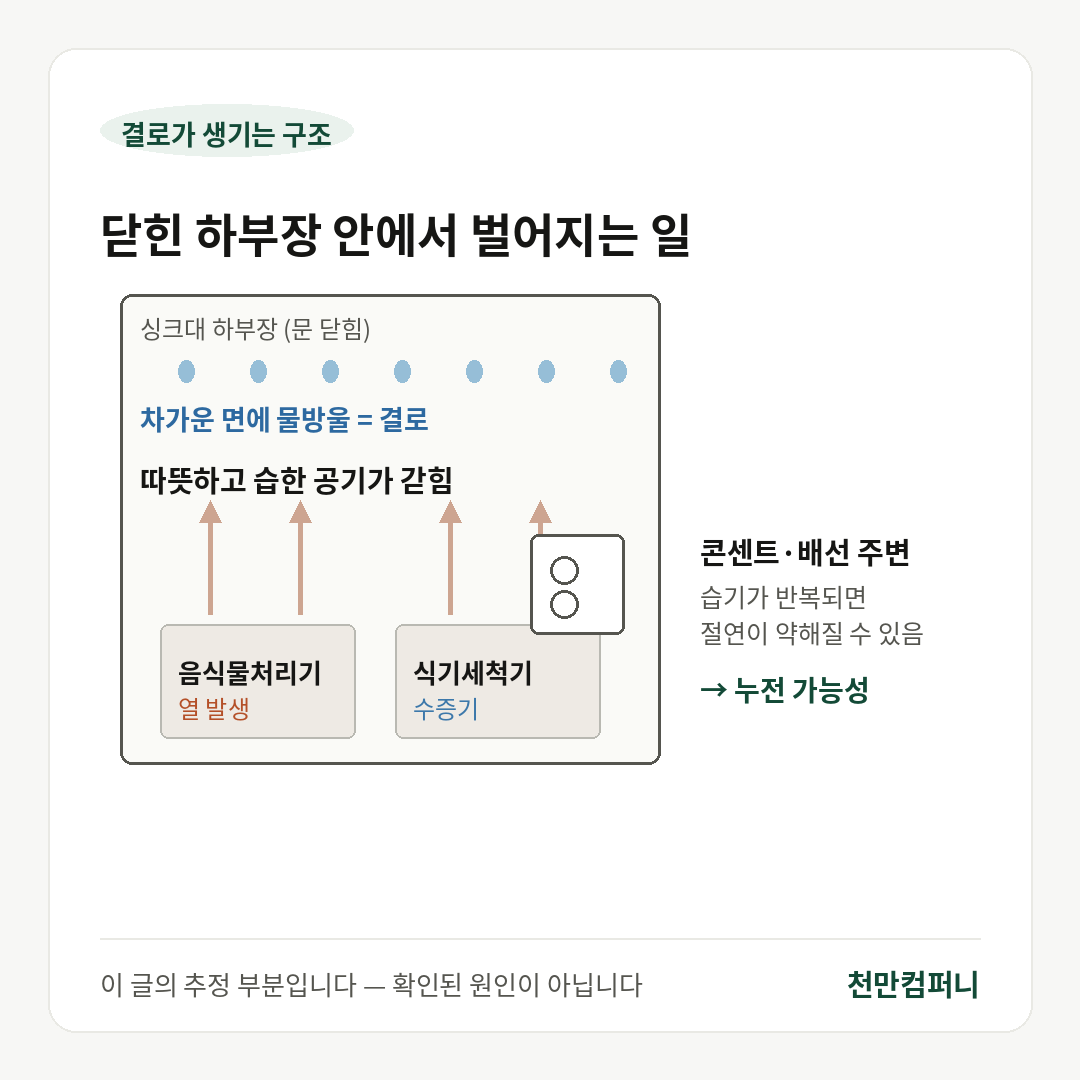

막힌 하부장에서 습기가 맺힐 수 있는 구조를 설명합니다.
싱크대 주변 기기는 무엇과 함께 보았나요?
습한 하부장 안에서 열을 내는 기기와 세척기의 뜨거운 열기가 함께 있는 상태를 확인했습니다.
그런데 하부가 습했습니다. 배관에서 물이 새는 것은 아닌데, 공간 자체가 눅눅했습니다. 장마가 끝난 직후였고, 그 안에 열이 많이 나는 음식물처리기와 식기세척기가 있었습니다. 그리고 혹시나 매립형 싱크대에 물이 새어 들어가는 건 아닐까 싶어, 투명 방수테이프를 사용해 상황을 보는 것 또한 말씀드렸습니다. 현장에서 물을 뿌려봤을 때는 이상이 없었지만, 매일 사용하다보면 조금씩 샐 수도 있다는 판단에 말씀 드렸습니다.

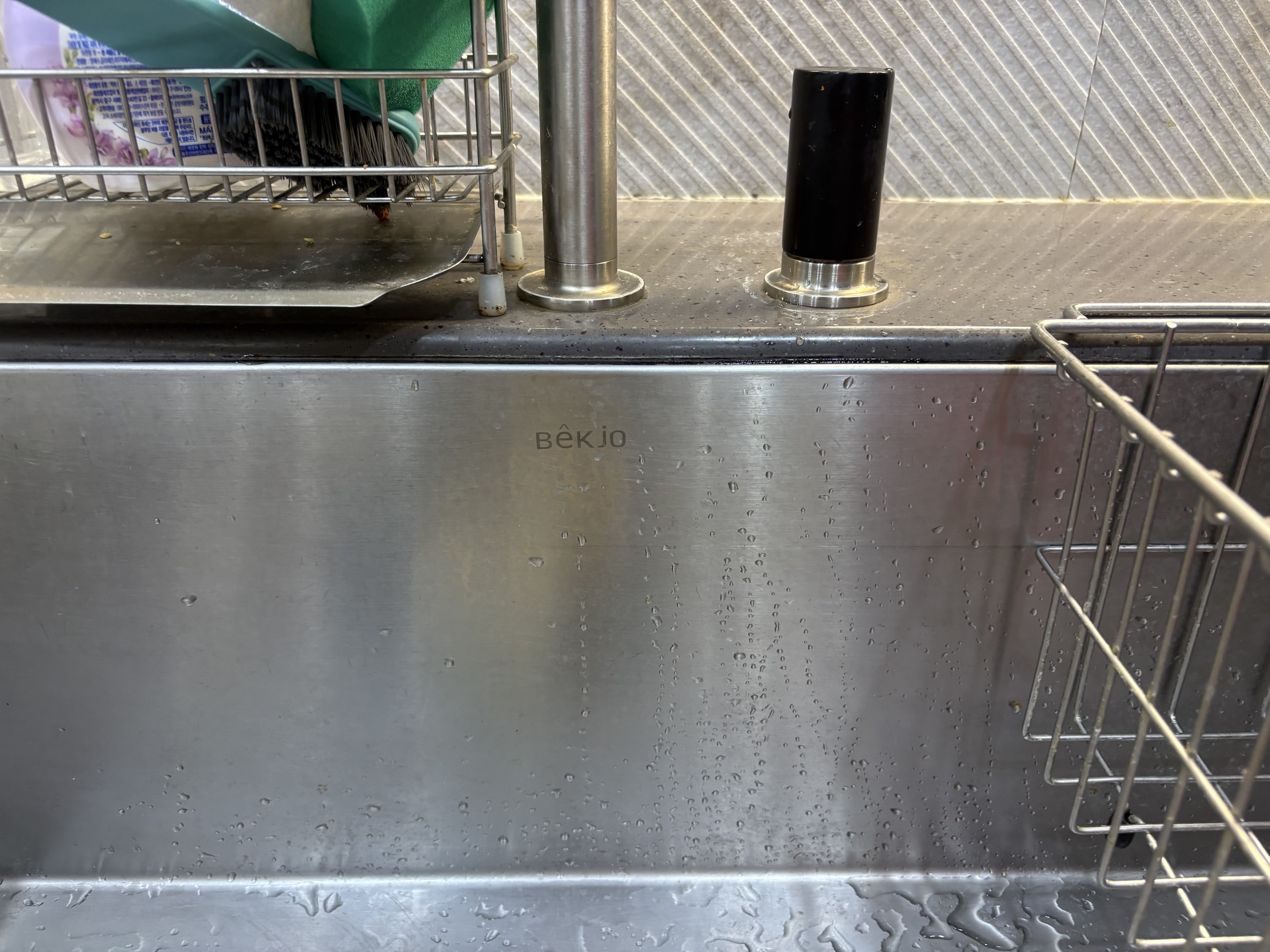

싱크대 상부의 물기와 사용 흔적을 확인한 사진입니다.
확인한 사실과 추정은 어떻게 나눴나요?
현장에서 확인한 것·가능한 설명·아직 모르는 것을 따로 기록했습니다.
|
구분 |
이번 현장에서 남긴 내용 |
|
확인함 |
회로 용량, 배관 누수 없음, 하부장 습기, 트립 미재현 |
|
추정 |
막힌 공간의 열기와 습기가 결로·누설에 영향을 줬을 가능성 |
|
모름 |
실제 누설 전류가 발생한 지점과 트립의 확정 원인 |
|
다음 확인 |
내려간 차단기·사용 기기·날씨 기록과 반복 시 회로 분리 측정 |
이 구분을 고른 이유는 증상이 없는 상태에서 원인을 단정해 엉뚱한 곳을 고치지 않고, 다음에 같은 증상이 나타났을 때 이어서 진단하기 위해서입니다.
싱크대 하부 습기는 왜 원인 후보가 되었나요?
싱크대 하부장은 문을 닫으면 사실상 막힌 공간입니다.
그 안에서 기기가 열을 내고, 세척기에서는 뜨거운 열기가 나옵니다. 따뜻하고 습한 공기가 갇힌 상태에서 바깥과 온도 차가 생기면 차가운 면에 물방울이 맺힙니다. 이것이 결로입니다. 결로가 반복되면 그 공간의 콘센트나 배선 주변 절연 성능이 떨어질 수 있고, 절연이 약해지면 전류가 정해진 길을 벗어나 흐르는 누전이 생길 수 있습니다. 그리고 누전차단기는 그 아주 작은 누설 전류에도 반응하도록 만들어져 있습니다.
다만 여기까지는 가능한 설명이지 확인된 원인이 아닙니다. 당시 현장에서는 주방의 모든 가전을 가동하였지만 트립이 재현되지 않았고, 누전이 실제로 있었다는 측정값을 잡지 못했기 때문입니다. 절연저항 측정 같은 방법이 있지만, 증상이 나타나지 않는 상태에서는 정상값이 나오는 경우가 많습니다.
차단기가 다시 내려가면 무엇을 기록하나요?
어느 차단기가 내려갔는지, 그때 무엇을 쓰고 있었는지, 날씨가 어땠는지를 기록합니다.
1. 하부장 문을 열어 말려 보세요. 식기세척기나 음식물처리기를 쓴 뒤에는 하부장 문을 잠시 열어 습기를 빼 주십시오. 원인이 습기라면 이것만으로 재발이 줄어듭니다.
2. 다음에 내려가면, 그 상황을 기록해 주세요. 어느 차단기가 내려갔는지(검은색인지, 노란 버튼이 있는 것인지), 그때 무엇을 쓰고 있었는지, 날씨가 어땠는지. 이 세 가지가 다음 진단의 재료가 됩니다. 간헐적으로 나타나는 전기 문제는 증상이 났을 때의 정보가 가장 중요합니다.
3. 반복되면 정밀 점검으로 갑니다. 회로를 하나씩 분리해 어느 구간에서 누설이 생기는지 좁히고, 절연저항을 측정하는 방식입니다. 증상이 반복되는 상태여야 오히려 원인을 잡기 쉽습니다.

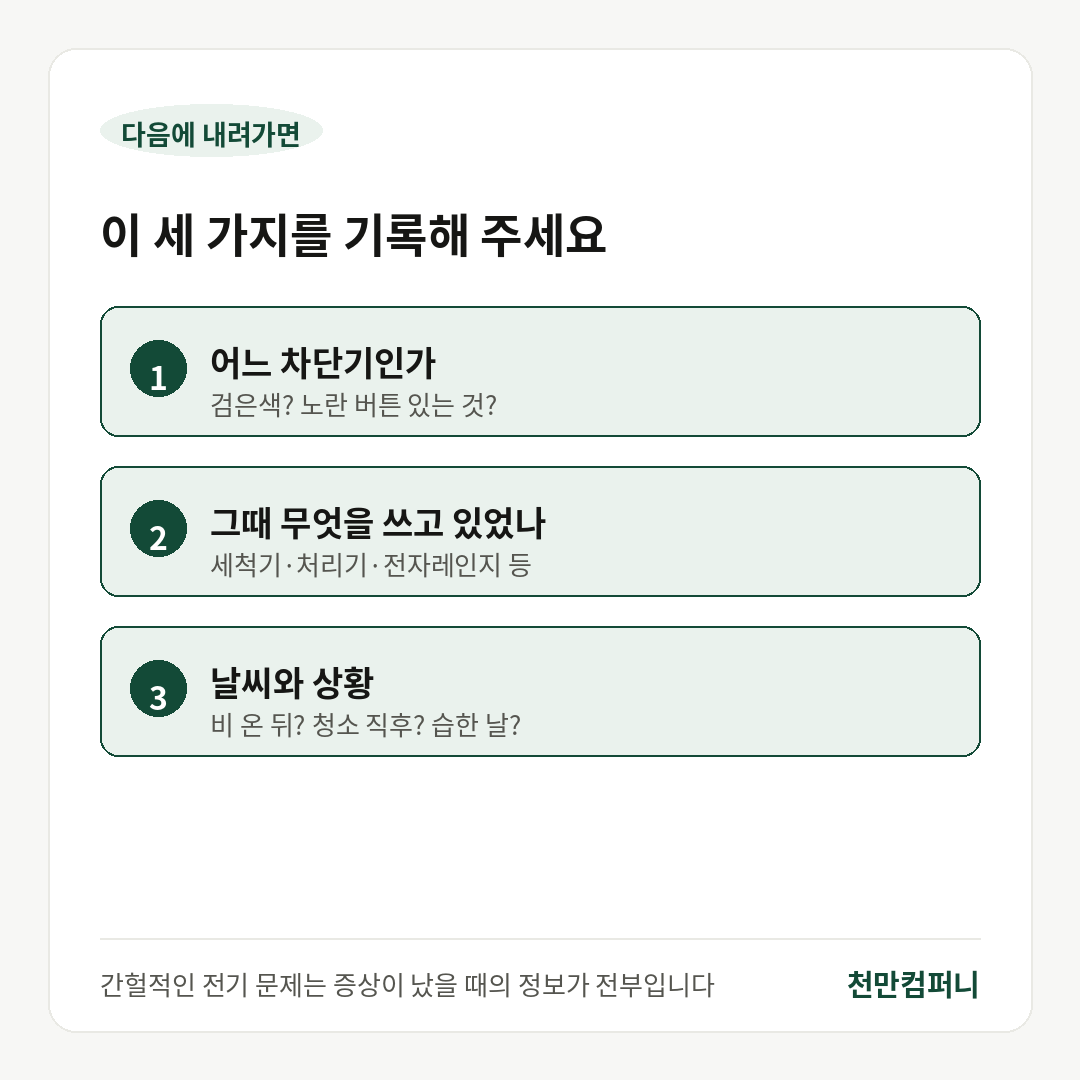

다음 트립 때 기록할 차단기·사용 기기·날씨 항목입니다.
원인을 재현하지 못했을 때 무엇을 구분하나요?
수리에는 원인이 명확한 일과 그렇지 않은 일이 있습니다.
간헐적으로 나타나는 전기 문제는 후자에 가깝습니다. 증상이 없는 상태에서 원인을 단정하면, 엉뚱한 곳을 고치고 같은 문제가 다시 생깁니다. 저희는 이런 경우에 확인한 것과 확인하지 못한 것을 나눠서 말씀드립니다. "이건 확인했고 이상 없었습니다, 이건 추정입니다, 이건 아직 모릅니다." 이렇게 정리해 두면 다음에 같은 일이 생겼을 때 처음부터 다시 시작하지 않아도 됩니다.

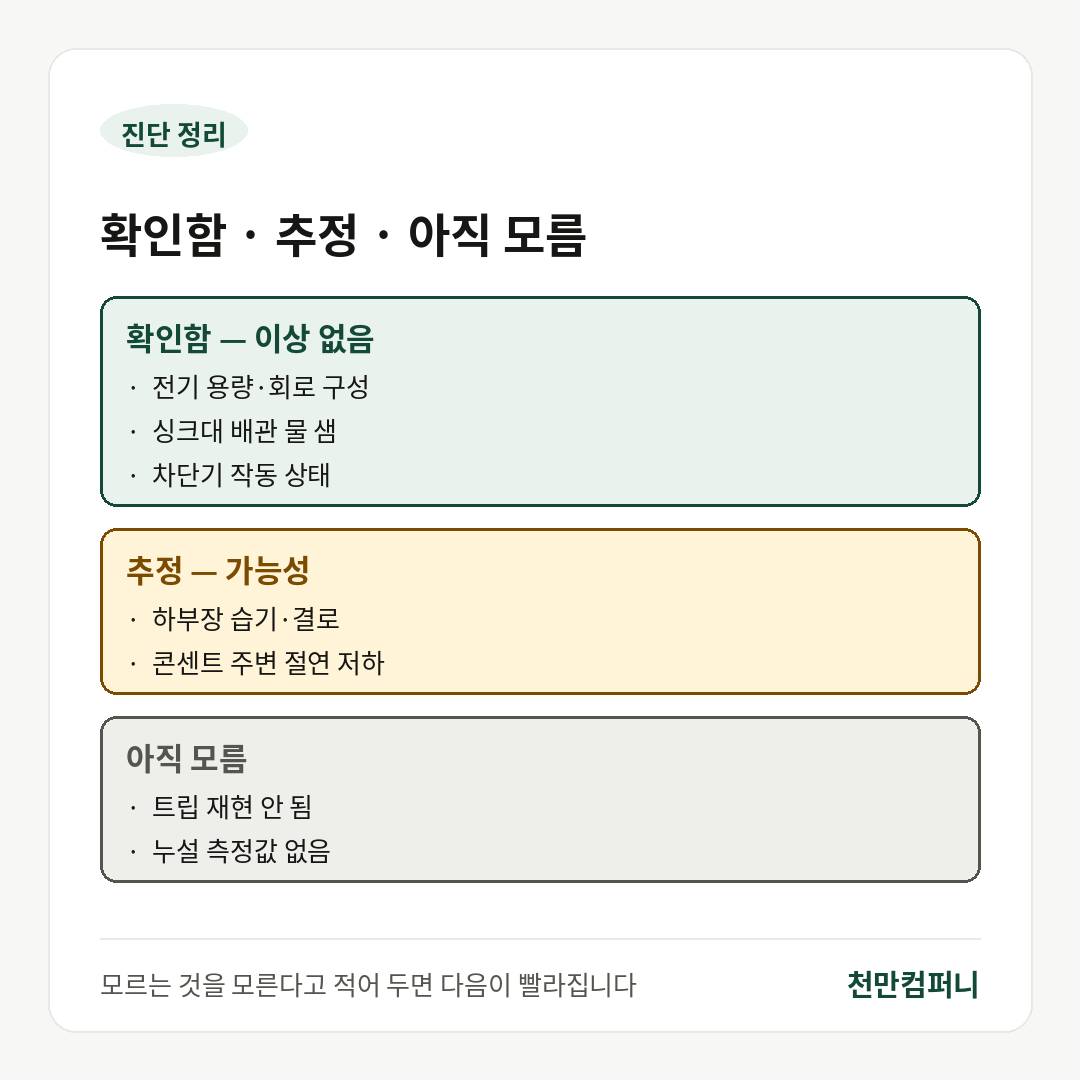

확인한 사실·가능한 추정·아직 모르는 부분을 나눕니다.
분전반은 어디까지 직접 만질 수 있나요?
분전반 내부는 감전 위험이 있는 곳입니다.
차단기를 다시 올리는 것까지는 누구나 할 수 있지만, 반복해서 내려가는데도 계속 올리는 것은 위험합니다. 차단기가 자꾸 내려간다는 것은 무언가를 감지하고 있다는 뜻이기 때문입니다. 뚜껑을 열고 내부를 만지는 일은 전기 작업 자격을 갖춘 사람에게 맡기십시오. 집에서 반복되는 이상 증상이 있다면 댓글로 남겨 주세요. 다음 기록에서 다루겠습니다.

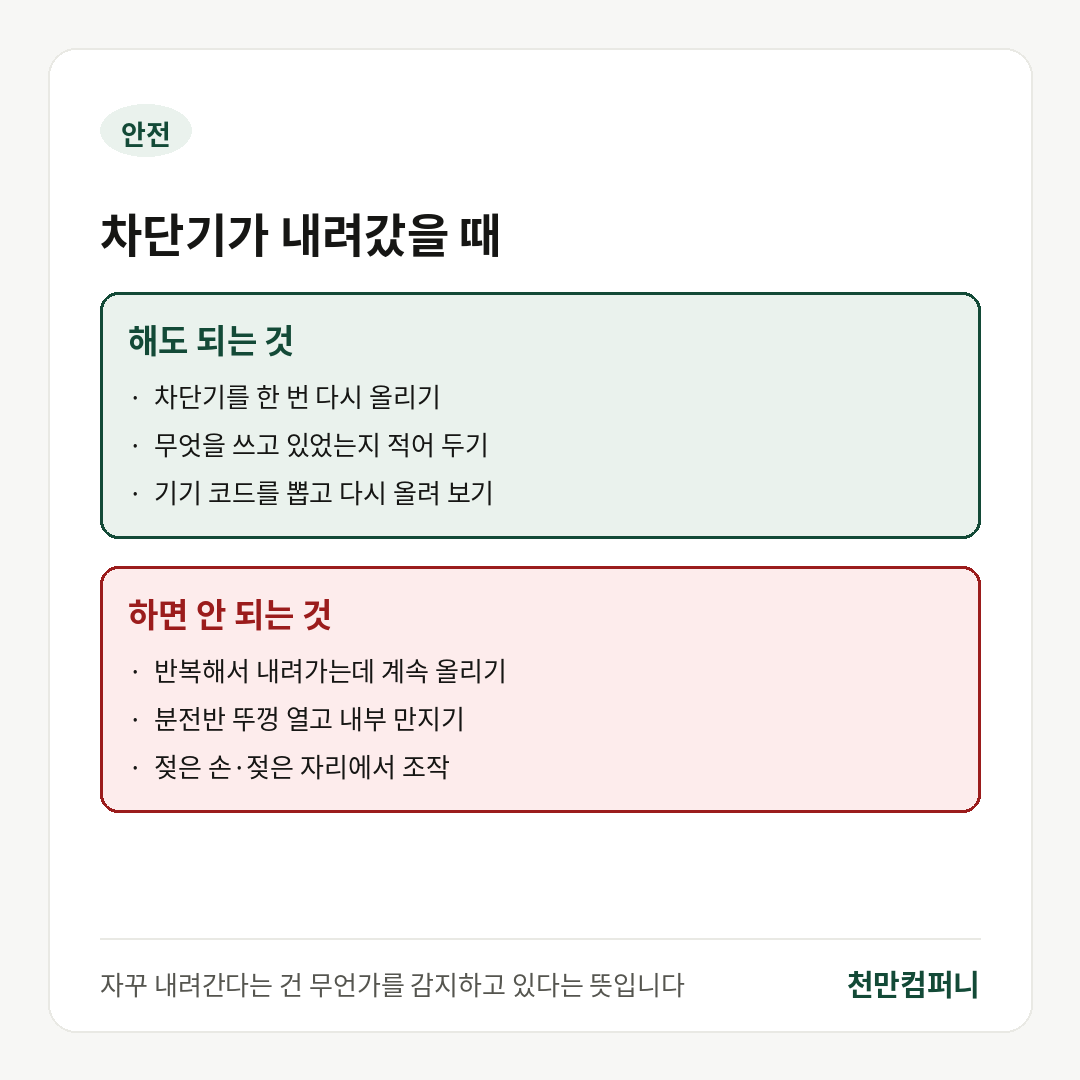

반복 트립 때 하지 말아야 할 행동과 자격 있는 점검 범위입니다.
간헐적 전기 진단이 어긋나기 쉬운 자리는 어디인가요?
증상이 재현되지 않았는데 차단기 종류나 습기만으로 원인을 확정하는 자리입니다.
이번 현장에서는 주방 가전을 가동했지만 트립이 재현되지 않았고 실제 누전을 보여 주는 측정값도 잡지 못했습니다. 습기 설명은 가능한 원인 후보일 뿐 확인된 원인이 아닙니다. 분전반 내부는 감전 위험이 있습니다. 반복해서 내려가는데도 계속 올리지 말고, 뚜껑을 열어 내부를 만지는 일은 전기 작업 자격을 갖춘 사람에게 맡겨야 합니다.
